Offizielles Video-Workshop · 9:13

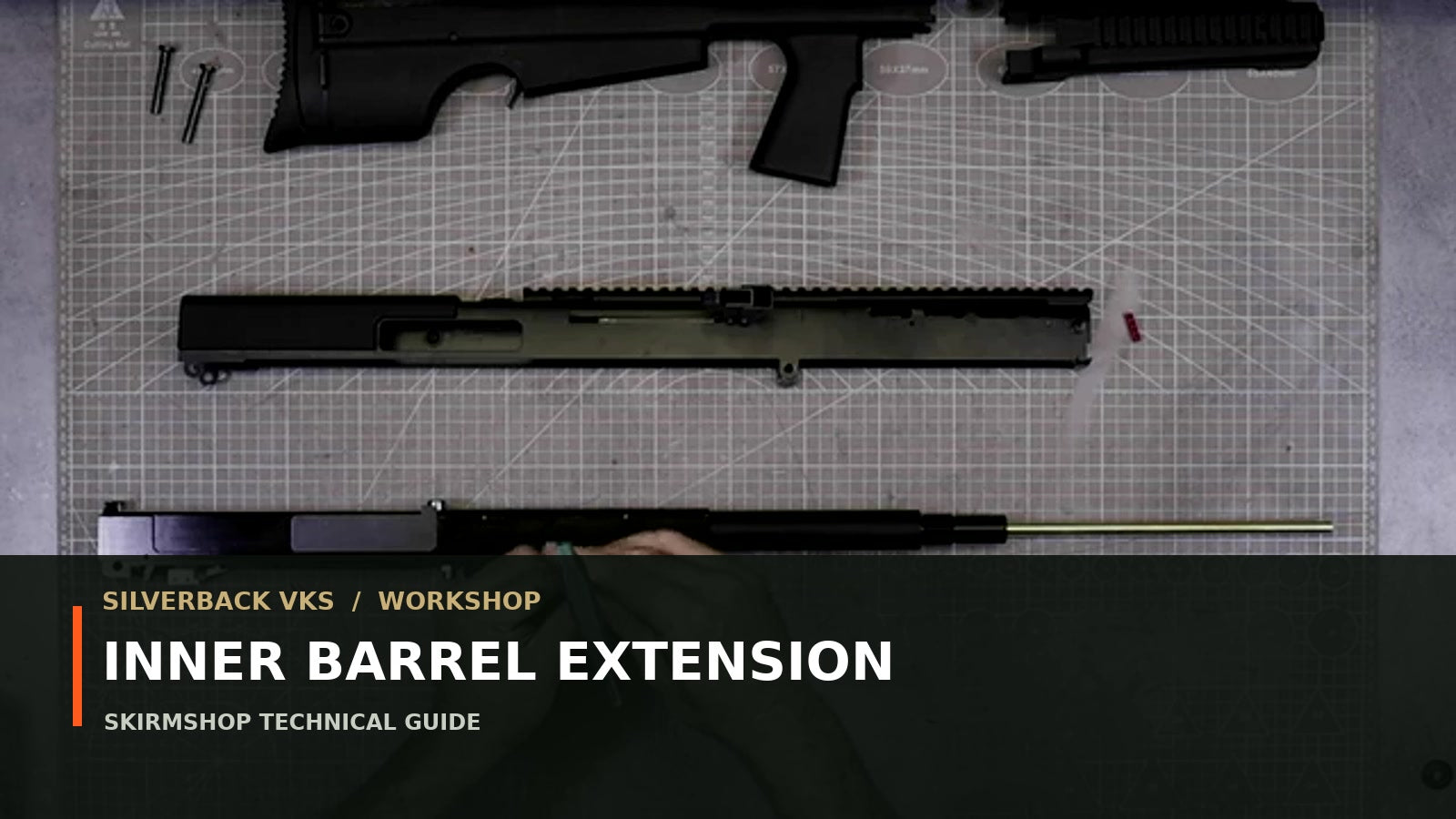

Silverback VKS Innenlauf-Verlängerung
Eine vollständige, werkstattreife Version von Silverbacks offiziellem Verfahren: Lauflängen, Hop-up-Ausrichtung, O-Ring-Abstandshalter-Positionen, 4 Nm Anzugsdrehmoment und Schalldämpfer-Wiederzusammenbau an einem Ort.
Bevor Sie beginnen
Was diese Modifikation ändert
Der VKS-Schalldämpfer kann einen längeren Innenlauf mit Laufabstandshaltern stabilisieren. Silverback gibt eine maximale stabilisierte Länge von 571 mm mit dem Schalldämpfer in voller Größe und 467 mm mit dem Schalldämpfer in halber Größe an. Das offizielle Beispiel verwendet einen 22-Zoll / 578 mm SRS-Innenlauf.
Werkzeuge
- 1,5 mm und 2 mm Inbusschlüssel
- Stiftdorn
- Drehmomentschlüssel für 4 Nm
- Spitzzange oder ein spezielles Schalldämpfer-Werkzeug
- Holz-Schiebestück, passend dimensioniertes Rohr und Stange
Teile und Verbrauchsmaterial
- Kompatibler SRS-Innenlauf
- 6 mm Opfer-Abstandshalter
- Zwei O-Ring-Laufabstandshalter und geeignetes Schmiermittel
- 20 mm Schalldämpfer-Laufabstandshalter
- Original-Schaumstoffeinsätze, wo legal
| Spezifikation | Offizieller Wert |
|---|---|
| Schalldämpfer in voller Größe | Bis zu 571 mm stabilisiert |
| Schalldämpfer in halber Größe | Bis zu 467 mm stabilisiert |
| Video-Beispiel | 22 Zoll / 578 mm SRS-Lauf |
| Receiver-Laufklemmen | 4 Nm |
| Hop-Einheit-Gewindestifte | Zwei M4; nur Kontakt, dann sehr geringes und gleichmäßig verteiltes Drehmoment |
| Schalldämpfer-Abstandshalter | 20 mm |
Primärquelle
Sehen Sie das offizielle Silverback-Tutorial
Dieser Leitfaden folgt den offiziellen Untertiteln und dem Filmmaterial. Verwenden Sie das Video für Handposition und visuelle Ausrichtung; verwenden Sie die untenstehenden schriftlichen Werte, wenn eine Messung oder ein Drehmoment wichtig ist.
Verfahren
Innenlauf-Verlängerung, Schritt für Schritt
Receiver feldmäßig zerlegen
Treiben Sie beide Montagestifte aus, entfernen Sie Handschutz und Schaft, legen Sie die obere Abdeckung auf die Seite und schieben Sie den Receiver heraus. Entfernen Sie den roten Hop-up-Nub und bewahren Sie ihn sicher auf.
Außenlauf-Baugruppe entfernen
Lösen Sie die vier Laufklemmschrauben, entfernen Sie den Laufverriegelungsstift und schieben Sie den Lauf aus dem Receiver.
Innenlauf und Hop-Einheit herausziehen
Verwenden Sie einen 2 mm Inbusschlüssel, um die zwei Madenschrauben des Außenlaufs zu entfernen. Schieben Sie die Innenlauf/Hop-Baugruppe mit einem Stück Holz heraus, dann entfernen Sie die zwei O-Ringe, die als Laufabstandshalter dienen.
Hop-Komponenten übertragen
Mit einem 1,5 mm Inbusschlüssel die zwei Schrauben entfernen, die den Innenlauf halten. Hop-Einheit, Bucking und O-Ring entfernen. O-Ring und Bucking am neuen Lauf anbringen, dann in gleicher Ausrichtung in die Hop-Einheit schieben.
Die zwei Hop-Einheit-Schrauben setzen, ohne den Lauf zu quetschen
Führen Sie einen 6 mm Opfer-Abstandshalter ein, um den Innenlauf zu schützen. Drehen Sie beide Schrauben nur bis zum Kontakt, dann verteilen Sie eine sehr geringe Anzugskraft gleichmäßig. Entfernen Sie den Abstandshalter: Wenn er nicht herauskommt, sind die Schrauben zu fest.
Hop-Einheit ausrichten und beide O-Ringe positionieren
Schieben Sie die Baugruppe in den Außenlauf und richten Sie das Hop-Fenster am Lauffenster aus. Installieren Sie die zwei M4-Madenschrauben; die obere Schraube zentriert sich selbst in der oberen Nut der Hop-Einheit. Schmieren Sie die O-Ringe, schieben Sie den ersten mit einem Rohr in die Mitte des Außenlaufs und lassen Sie den zweiten an der Mündung.
Schalldämpfer öffnen
Lösen Sie die drei Mündungsmuttern, ohne sie vollständig zu entfernen. Entfernen Sie die Mündung und schieben Sie die Schaumstoffeinsätze mit einer passend dimensionierten Stange heraus. Ein spezielles Werkzeug ist vorzuziehen; Silverback demonstriert auch eine Spitzzange.
Lauf wieder am Receiver anbringen
Setzen Sie den Lauf mit korrekt ausgerichteter Hop-Einheit ein, installieren Sie den Verriegelungsstift neu und ziehen Sie alle vier Laufklemmschrauben mit 4 Nm an. Installieren Sie den Nub mit seiner konkaven Seite zur Bucking.
VKS schließen, ohne die Stifte zu erzwingen
Schieben Sie den Receiver in die obere Abdeckung, während Sie die Staubschutzklappe beobachten. Installieren Sie den Schaft mit dem Wahlschalter auf FIRE, dann den Handschutz. Führen Sie den langen vorderen Stift und den kurzen hinteren Stift von Hand ein – niemals mit einem Hammer.
Lauf im Schalldämpfer stabilisieren
Schrauben Sie den Schalldämpfer auf den Außenlauf. Verwenden Sie ein speziell gefertigtes Werkzeug, um den 20 mm Laufabstandshalter in den Schalldämpferboden zu schieben. Setzen Sie die Schaumstoffelemente in einem abwechselnden Muster aus kleinem Loch / großem Loch wieder ein, greifen Sie die Mündung ein und ziehen Sie die drei Muttern mäßig an.
Diese Fehler vermeiden
Kritische Prüfungen
- Überschreiten Sie nicht das „sehr geringe“ Drehmoment an den zwei Hop-Einheit-Schrauben; der abnehmbare 6 mm Abstandshalter ist die Prüfung.
- Setzen Sie den Nub nicht umgekehrt ein: Seine konkave Seite gehört gegen die Bucking.
- Tauschen Sie nicht die Stiftpositionen: lang vorne, kurz hinten.
- Hämmern Sie nicht auf die Montagestifte.
- Lassen Sie nicht beide O-Ringe zusammen; einer ist zentral und einer an der Mündung.
- Behaupten Sie nicht, dass das gesamte 578 mm Beispiel stabilisiert ist: Silverback gibt 571 mm als stabilisiertes Limit mit vollem Schalldämpfer an.
FAQ
Fragen zur VKS-Innenlauf-Verlängerung
Was ist der längste stabilisierte Innenlauf für die VKS?
Silverback gibt 571 mm mit dem Schalldämpfer in voller Größe und 467 mm mit dem Schalldämpfer in halber Größe an.
Warum verwendet das offizielle Video einen 578 mm Lauf?
Das Video demonstriert einen 22-Zoll / 578 mm SRS-Lauf, während separat eine stabilisierte Kapazität von 571 mm für den vollen Schalldämpfer angegeben wird. Die zusätzliche Länge sollte nicht als abstandshaltergestützt beschrieben werden.
Wie fest sollten die vier Receiver-Klemmen sein?
Verwenden Sie 4 Nm an jeder der vier Laufklemmschrauben.
Wie fest sollten die zwei kleinen Hop-Schrauben sein?
Silverback gibt kein numerisches Drehmoment an. Bringen Sie sie in Kontakt und verteilen Sie eine sehr geringe Kraft gleichmäßig. Wenn der 6 mm Opfer-Abstandshalter nicht entfernt werden kann, sind sie zu fest.
In welche Richtung zeigt der Hop-up-Nub?
Die konkave Seite zeigt zur Hop-up-Bucking.
Erhöht ein längerer Lauf automatisch die Leistung?
Es ändert das pneumatische Setup und kann es ermöglichen, eine schwächere Feder für die gewünschte Leistung zu verwenden, aber das Ergebnis hängt vom gesamten Aufbau ab. Chronografieren Sie nach der Änderung und stimmen Sie auf Ihr Feldlimit ab.
